Die GPS-TF-Systemkarte des AME-RKS ermöglicht eine Fernwirk-Rundsteueranlage für die Netzleitzentralen der Enegieversorger

Das modulare und GPS-geführte AMElectronic GmbH Rundsteuer-Kommando-System RKS


  • Das neue AME-RKS (Rundsteuer-Kommando-System) der Andreas Müller Electronic GmbH realisiert alle Anforderungen an ein Fernwirk- und Rundsteuersystem.
  • Die Aufgabe des kompakten AME-RKS ist es, neben den Funktionen der klassischen Fernwirk-Rundsteuertechnik zur Erhöhung der Betriebssicherheit und Verbesserung der Überwachungsmöglichkeiten, auch die örtlichen Automatisierungsaufgaben übernehmen zu können.
  • Für das Last-Management der Tarifschaltungen, Straßenbeleuchtung, Einspeisungen oder Einzelsteueraufgaben sind Tonfrequenz-Rundsteuersysteme noch immer die wirtschaftlichste Lösung, um die vielfältigen Anforderungen in diesen Bereichen zu erfüllen.


  • Das AME-RKS ist kompakt und handlich aufgebaut, lässt sich einfach installieren und ist durch den modularen Aufbau auch im Funktionsumfang optimal an alle Anforderungen anzupassen.
  • Reichen die Steckplätze in einem Gerät nicht aus, so kann durch einfache Kaskadierung, über eine CAN-Bus Schnittstelle, ein weiteres Gerät mit Zusatzkarten angereiht werden.
  • So werden auch nachträgliche Änderungen und Erweiterungen vom AME-System unterstützt.

Die GPS-TF-Systemkarte realisiert die geläufigsten Rundsteuertelegrammtypen. Zu jedem Rundsteuerraster sind die Längen des Start-Impulses, der Daten-Impulse und der Pausenzeiten, sowie die Anzahl der Daten-Impulse programmierbar.
  • Durch die Integration der GPS-TF-Systemkarte wird das AME-RKS zu einer Fernwirk-Rundsteueranlage.
  • Dies ermöglicht die Anbindung und Steuerung von Tonfrequenz Rundsteuer-Sendeanlagen der Energieversorger-Leitsysteme.

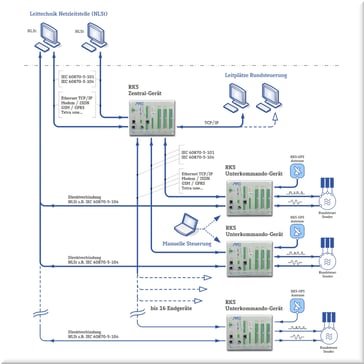

AME-RKS Rundsteuerung konfiguratiert für Netzleitzentralen NLst der Energieversorger

Rundsteuer-Impuls-Tastungs-Generator (Rundsteuerraster)

  • Die GPS-TF-Systemkarte realisiert die geläufigsten Rundsteuer-Telegrammtypen.
  • Zu jedem Rundsteuerraster sind die Längen des Start-Impulses, der Daten-Impulse und der Pausenzeiten sowie die Anzahl der Daten-Impulse programmierbar.
  • Das Impulsraster wird über einen netzsynchronen 50Hz Eingang nachgeführt.

Tonfrequenz-Erzeugung für Rundsteuersender

  • Die erzeugte Tonfrequenz ist in der Frequenz, im Pegel sowie in der Phasenlage einstellbar.
  • Die Phasenlage wird über das GPS-Signal synchronisiert, dadurch wird eine gleiche Phasenlage an örtlich unterschiedlichen Einspeisepunkten sichergestellt.

Datensignale Auswertung von Mess- und Kontrollempfängern

  • Die gesendeten Rundsteuerimpulse werden mittels des Rundsteuersenders auf die Netzfrequenz moduliert.
  • Über Kontrollempfänger werden diese Impulse im Netz erfasst.


  • Ausgabe der Impulse als Digital-Ausgangssignal (IQ-Signal / „Impuls im Netz“ ist innerhalb der Grenzwerte).
  • Ausgabe als Messwerte mit Pegelhöhe und Impulslänge an die RS232 Schnittstelle.
  • Alle Datensignale werden von der GPS-TF Systemkarte ausgewertet und verarbeitet.

Digital I/O- und Daten-Interface der GPS-TF Systemkarte

  • Digitale Ein- und Ausgänge (Befehle und Meldungen) zur Ansteuerung des Rundsteuersenders.
  • Für Rundsteuer-Subsysteme stehen zwei RS232 Datenschnittstellen zur Verfügung.


GPS Antennenmodul für die AME-RKS gps-tf Einsteckkarte

AME-RKS-GPS Antennenmodul

  • GPS Empfangsmodul für die zeitliche Steuerung
  • Lichtmesssystem mit LUX-Sensor zur Erfassung der Lichtstärke
  • Unterstützung der Astrofunktion (Astrofenster für Straßenbeleuchtung).

GPS Zeitsteuersystem für die Rundsteuer-Tonfrequenz

  • Das GPS Zeitsystem gewährleistet:
    • eine phasengleiche Einspeisung der Rundsteuer-Tonfrequenz
    • zeitsynchrone Rundsteuerraster an den örtlich unterschiedlichen Einspeisepunkten.
    • eine präzise Zeitsteuerung des Rundsteuer-Telegramm-Tagesfahrplans.


AME-RKS Software UI mit Zeitmanagement für Fernwirksysteme

Zeit-System-Management als GPS Backup

  • Bei Ausfall der GPS-Funktion unterstützt das AME-RKS mit einem zusätzlichen Zeit-System-Management die fernwirktechnischen Zeitsysteme via IEC 60870-5-101, ...-104 und NTP-Server.
