Technische Daten für Thyristor Trigger Module zur direkten Ansteuerung der gängigsten Thyristor Typen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs inklusive Datenblatt

AT413 Trigger Modul / Netzspannung 100-690Vrms

English datasheet of SCR / Thyristor Trigger Unit AT413 Line with line voltage 100-690Vrms

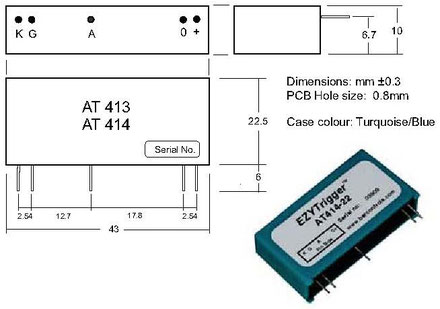

Gehäuseabmessungen

Das Thyristor AT413 Trigger Modul für Netzspannung 100-690Vrms wurde für Anwendungen und Applikationen zum Triggern eines einzelnen Thyristors mit µController, Logikschaltkreisen, CPLD oder FPGAs

Applikationen

  • Ansteuerung eines einzelnen Thyristors durch einen Logikschaltkreis


Funktionsschaltbild

Das Thyristor AT413 Trigger Modul für Netzspannung 100-690Vrms wurde für Anwendungen und Applikationen zum Triggern eines einzelnen Thyristors mit µController, Logikschaltkreisen, CPLD oder FPGAs

Das AT413 Trigger Modul wurde für Anwendungen konzipiert bei denen ein einzelner Thyristor

mit einem Mikrocontroller angesteuert wird.

Download Technisches Datenblatt des AT413 Thyristor Trigger Moduls

Für Ihre Unterlagen können Sie hier das Datenblatt des EZYTrigger AT413 Moduls herunterladen.

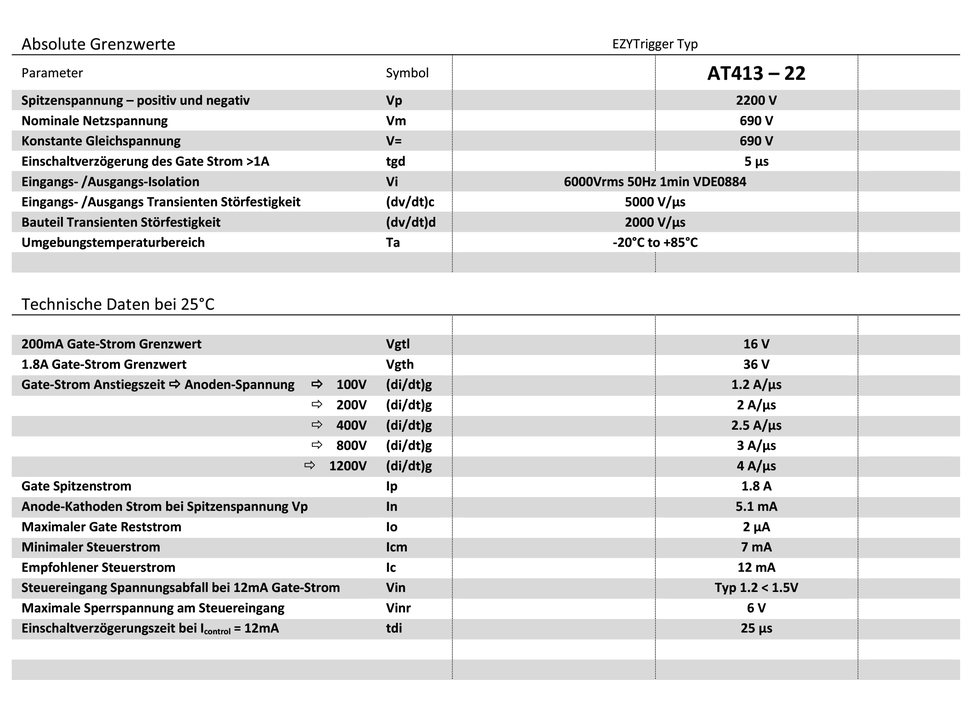

Technische Daten AT413

Technische Daten für Thyristor Trigger Module zur direkten Ansteuerung der gängigsten Thyristor Typen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs inklusive Datenblatt

Alle in diesen Modulen verwendeten Komponenten und Teile wurden von ihren Herstellern als RoHS-konform zertifiziert.

Der Epoxidfüllstoff ist RoHS-konform (2011/65/EU) und erfüllt die UL-Zulassung nach UL94 V-0.

Der Optokoppler ist zugelassen für die UL1577 File No. E52744 System Code H oder J, Doppelschutz und DIN EN 60747-5-2 (VDE0884),

RoHS 2002/96/EC und WEEE (2002/96/EC).

Für die Richtigkeit der von den jeweiligen Herstellern gemachten Angaben wird keine Gewähr übernommen.


Funktionsbeschreibung der Trigger Module zur direkten Ansteuerung der gängigsten Thyristor Typen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs
Download des Thyristor EZY Trigger Modul Gesamt-Kataloges

Hier können Sie den

aktuellen Gesamt-Katalog

mit allen Modultypen zum Überblick

herunterladen.



Weiter zum Kontaktformular für Aktive Trigger Module zur direkten Ansteuerung der gängigsten Thyristortypen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs

Sie wollen in Ihrer Elektronikentwicklung diese Trigger-Module testen?

Kontaktieren Sie uns und geben uns die Anzahl des gewünschten Modultyps an.

Sie bekommen von uns ein Einführungsangebot für ein Testpaket.

Wir freuen uns auf Ihre Nachricht und sind gern persönlich für Sie da.
