Technische Daten für Thyristor Trigger Module zur direkten Ansteuerung der gängigsten Thyristor Typen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs inklusive Datenblatt

AT410 Trigger Modul  / Netzspannung 100-690Vrms

English datasheet of SCR / Thyristor Trigger Unit AT410 Line with line voltage 100-690Vrms

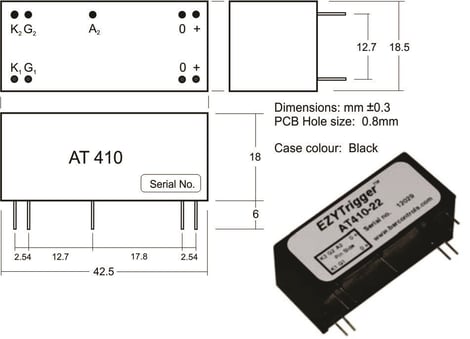

Gehäuseabmessungen

Thyristor Trigger Modul AT410 für Applikationen wie gesteuerte Gleichrichterschaltungen, Wechselstrom- bzw. Drehstrom-Stellschaltungen und Motorsteuerungen mit Gleichspannung

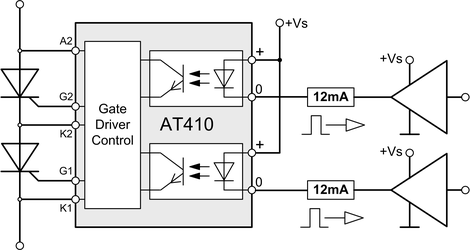

Funktionsschaltbild AT410

Das AT410 Thyristor Trigger Modul wurde für Anwendungen konzipiert, bei denen 2 Thyristoren unabhängig voneinander angesteuert werden.

Applikationen

  • Gesteuerte Gleichrichterschaltungen
  • Wechselstrom- bzw. Drehstrom-Stellschaltungen
  • Gleichspannungsmotorsteuerungen

Das AT410 Trigger Modul wurde für Anwendungen konzipiert, bei denen 2 Thyristoren unabhängig voneinander angesteuert werden.

Download Technisches Datenblatt des AT410 Thyristor Trigger Moduls

Für Ihre Unterlagen können Sie hier das Datenblatt des EZYTrigger AT410 Moduls herunterladen.

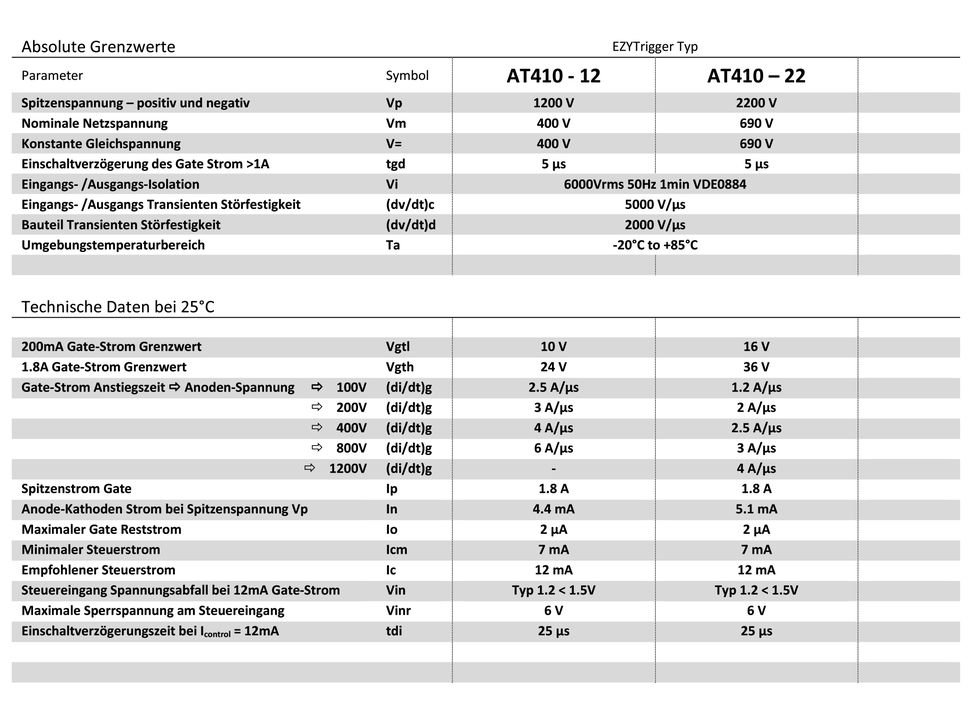

Technische Daten AT410

Technische Daten für Thyristor Trigger Module zur direkten Ansteuerung der gängigsten Thyristor Typen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs inklusive Datenblatt

Alle in diesen Modulen verwendeten Komponenten und Teile wurden von ihren Herstellern als RoHS-konform zertifiziert.

Der Epoxidfüllstoff ist RoHS-konform (2011/65/EU) und erfüllt die UL-Zulassung nach UL94 V-0.

Der Optokoppler ist zugelassen für die UL1577 File No. E52744 System Code H oder J, Doppelschutz und DIN EN 60747-5-2 (VDE0884),

RoHS 2002/96/EC und WEEE (2002/96/EC).

Für die Richtigkeit der von den jeweiligen Herstellern gemachten Angaben wird keine Gewähr übernommen.


Funktionsbeschreibung der Trigger Module zur direkten Ansteuerung der gängigsten Thyristor Typen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs
Download des Thyristor EZY Trigger Modul Gesamt-Kataloges

Hier  können Sie den aktuellen EZYTrigger Gesamt-Katalog

mit allen Modultypen zum Überblick herunterladen.



Weiter zum Kontaktformular für Aktive Trigger Module zur direkten Ansteuerung der gängigsten Thyristortypen über Mikrocontroller, Mikroprozessoren, CPLDs oder FPGAs

Sie wollen in Ihrer Elektronik-Anwendung diese Trigger-Module testen?

Kontaktieren Sie uns und geben uns die Anzahl des gewünschten Modultyps an.

Sie bekommen dann ein Einführungsangebot für dieses Testpaket.

Wir freuen uns auf Ihre Nachricht und sind gern persönlich für Sie da.
